一、产品概述：

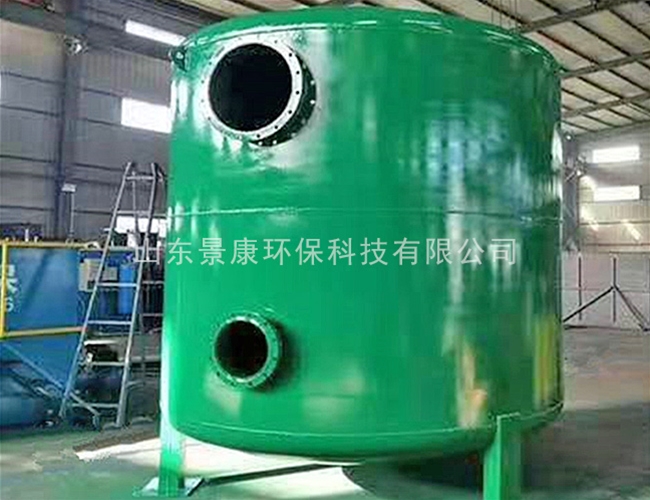

石英砂过滤器为压力式过滤净化设备，它能清除水中的悬浮物，泥沙砂滤层截留，使原水得到净化。

二、 石英砂流程示意图：

1-进水            2-出水阀         3-排水口        4-压力表

5排气阀          6-上进阀　　  7-上排阀　      8-下进阀

9-下排阀　　 10-排料口　　

注意：设备在使用之前一切阀门处于关闭状态。

三、操作说明：

在运行设备前需检查过滤器和管路有无泄漏和是否完好。运行设备需按以下步骤操作：

a. 排气

过滤器每次投入运行前，首先要进行排气。排气时，先开启滤器上进阀6和排气阀5，使水从上进口流入，当排气管路出水后排气完毕。

b. 调节

排气完毕后，要调节进水流量。再开启下排阀9，同时关闭排气阀5，使水从下排口3流出。

c.运行

调节好进水量后，滤器进入预工作状态，然后关闭下排阀9，开启出水阀2，滤器可投入运行。

d.反洗

当过滤器运行到一定时候，罐体内截留杂质比较多，，过滤器需反洗，反洗时开启排气阀5、上排阀7、下进阀8，关闭上进阀6、出水阀2，水从下排口3流出。反洗流量一般控制滤料不被冲出为准，一般为运行时的3倍左右。反洗到进水和出水的透明度相近时反洗结束。反洗结束时，反洗流量逐渐减小，以利于滤料按颗粒大小分层沉降。

e.正洗

反洗完毕后，关闭下进阀8、上排阀7和出水阀2，开启上进阀6、下排阀9，滤料开始正洗。正洗流量为运行时流量，时间一般为10～20分钟，到出水清澈透明时正洗完毕，设备可继续投入运行。

四、日常管理及注意事项：

⑴系统长期停运后，重新开启时，要对滤料进行约5-30分钟的正洗，冲洗至出水清澈为止。

⑵系统初次运行或长期停运后再运行时，应对设备进行排气.

⑶对于大型过滤器，可用空气擦洗，以增强反冲洗效果，一般通入压缩空气（强度10—18 l/s.m2），然后进行气水反冲洗。

⑷设备反洗时应控制好反冲洗强度，应避免石英砂冲洗泄漏出系统。

五、常见问题及处理方法：

表2  常见问题及处理方法
