一、概述：

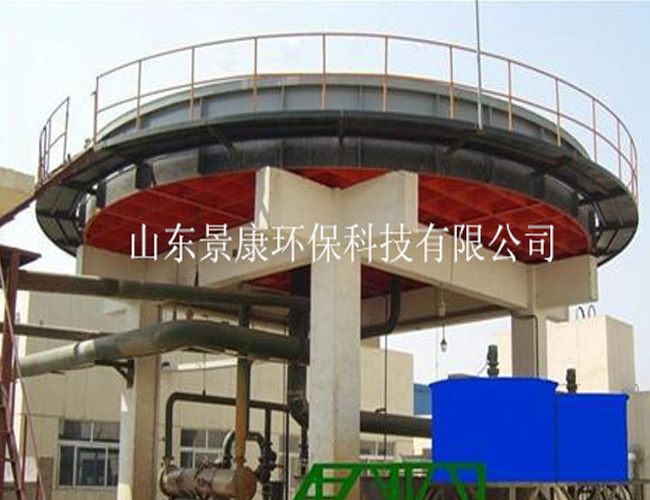

浅层气浮装置集凝聚，气浮，撇渣，沉淀，刮泥为一体。整体呈圆柱形，结构紧凑，池子较浅。装置主体由五大部分组成：池体，旋转布水机构，溶气释放机构，框架机构，集水机构等。进水口，出水口与浮渣排出口全部集中在池体中间区域内，布水机构，集水机构，溶气释放机构都与框架紧密连接在一起，围绕池体中心转动。本装置提供成套设备总成及控制系统，通过集中控制与分散控制相结合，以使设备达到较佳运行状态。在给水处理工艺程序中，固液分离技术及其设备是关键项目之一。对于比重接近于水的微小悬浮颗粒的去除，气浮是有效的方法之一。
二、特点：
1．有效水深400~500mm。2．池内水力停留时间(3~5min)。3．净化量大，即表面负荷高。4．占地面积小，单位负荷轻，全部预制构件组装，不需要操作室，设备以架空安装，也可多层组合。5．安装维修费用低，易于清扫。6．净化程度高，悬浮物去除率达90％以上。7．它结构巧妙，溶气效率高达90％，体积仅为一般溶气系统的五分之一。
三、工作原理：
气浮分离技术是指空气与水在―定的压力条件下，使气体大限度的溶入水中，力求处于饱和状态，然后把所形成的压力溶气水通过减压释放，产生大量的微细气泡，与水中的悬浮絮体充分接触，使水中悬浮絮体粘附在微气泡上，随气泡一起浮到水面，形成浮渣并刮去浮渣，从而净化水质。我厂开发浅层气浮装置，是一个快速气浮系统，在传统气浮理论的基础上，又成功地运用了“浅层理论”和“零速”原理，通过精心设计，集凝聚、气浮、撇渣、沉淀、刮泥为一体，是一种水质净化处理的设备。
四、工艺流程：
原水经絮凝混合由池底中心管流入，水表面的浮渣用撇渣器收集起来，然后排入污泥槽，排入相匹配的污泥装置，沉于池底的污泥由刮板收集至排泥槽排出，清水由集水机构收集排出。凝絮好的原水是指在原水中加入絮凝药剂PAC或PAM(PAC为400-1000mg /I，PAM为PAC的1/5左右)，经10-15分钟的有效地絮凝反应，形成的原水。具体药量及絮凝时间，絮凝效果须由实验测定。
五、主要机构：
浅层气浮装置集凝聚、气浮、撇渣、沉淀、刮泥为一体，整体成圆柱形，结构紧凑，池子较浅。装置主体由五大部分组成：池体、旋转布水机构、溶气释放机构、框架机构、集水机构等。进水口，出水口与浮渣排出口全部集中在池体中间区域内，布水机构、集水机构、溶气释放机构与框架紧密连接在一起，围绕池体转动。
六、应用范围：
该设备广泛应用于给排水处理工程。一，应用于湖泊水为水源的自来水除藻降浊；二，应用于工业污水处理工程，如石油化工、纺织、印染、电镀、制革、食品工业等领域；三，应用于污水中有用物质的回收，如：造纸、浆水中的纤维回收等领域。
七、主要技术参数：
八、规格型号：
型号
池径
处理量
主机
工作
配溶气
反应器参数
加药搅
(mm)
(m／h)
总功率
负载
系统功
反应罐尺寸
反应罐搅
反应罐工
拌功率
CQF25
φ3000
25
1.3
12
7
φ1.2×2.1
0.37
2.5
0.74
CQF45
φ4000
45
1.85
16.8
7
φ1.5×2.3
0.34
4.2
0.74
CQF70
φ5000
70
2.6
21.2
9
φ1.8×2.6
0.34
7.1
1
CQFll0
φ6000
110
3.3
28
17
φ2.1×2.9
0.37
10.7
1.1
CQFl50
φ7000
150
3.3
40
21
φ5.4×3.0
0.37
14.2
1.5
CQF200
φ8000
200
3.3
45／37
23.5
φ2.4×4.0
0.55
19.1
1.5
CQF250
φ9000
250
3.3
46
23.5
φ2.4×4，9
0.55
24.5
1.5
CQF300
φ10000
300
5.2
57
31.5
φ2.4×5.5
0.75
29.3
1.5
CQF400
φ11000
400
6.2
68
45
2-φ2.4×4.0
2×0.55
2×19.1
2.2
CQF450
φ12000
450
6.2
81
45
2-φ2.4×4.9
2×0.55
2×24.5
2.2
CQF500
φ13000
500
6.2
93
46.5
2-φ2.4×4.9
2×0.55
2×24.5
2.2
CQF600
φ14000
600
6.2
1 10
46.5
2-φ2.4×5.5
2×0.55
2×29.2
2.2
(Kw)
(t)
率(KW)
φD×H(m)
拌功率
(KW)
作重量
(T)
(2台)
(KW)
