一、产品简介：

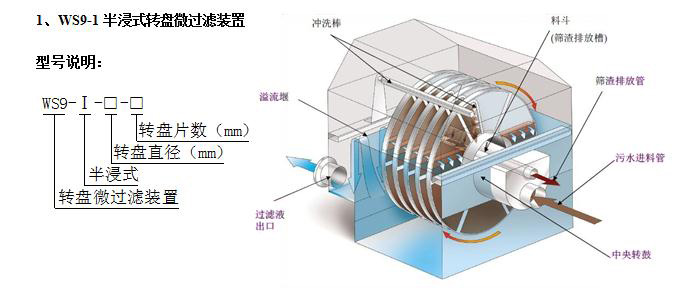

1、WS9-1半浸式转盘微过滤装置

型号说明：

二、产品概述：

我公司设计生产的WS9-Ⅰ半浸式转盘微过滤装置是目前世界上技术进步的过滤器之一，目前在全世界已经有800个污水厂采用该项技术。滤布转盘过滤器的处理效果好，出水水质高，设备运行稳定。

半浸式转盘微过滤装置主要用于冷却循环水处理、废水的深度处理后回用。作为冷却水、循环水过滤后用：进水水质SS≤80mg/L以下，出水水质SS≤20mg/L。
用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体；②结合投加药剂可去除磷；③可去除重金属等。

半浸式转盘微过滤装置用于过滤活性污泥二沉池出水，设计水质：进水SS为30mg/L（高可承受80~100mg/L），出水SS≤5mg/L，浊度小于等于2NTU。

三、工作原理：

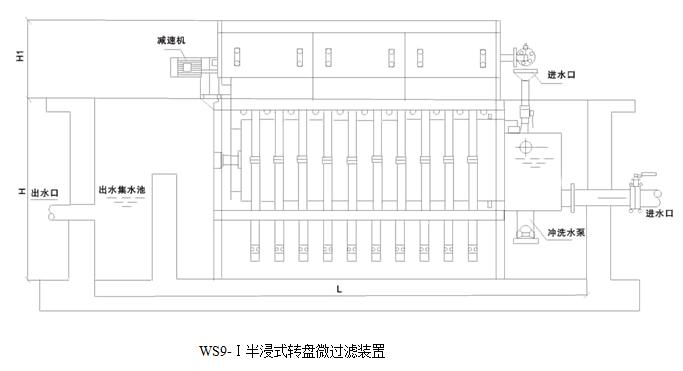

WS9-Ⅰ半浸式转盘微过滤装置的运行状态分为原水过滤和反冲洗排泥两个独立又同时进行的过程，二者在同一个过滤器的不同位置完成。

a、原水过滤：待过滤污水通过重力落差从进水管路流入转筒式配水装置进入过滤转盘的内胆，然后通过滤布，从而使污水中的悬浮物被截留在滤布的内侧，过滤后的水排出。

b、反冲洗：污水中污泥收集于滤布内侧，逐步形成污泥层。随着滤布上污泥的积累，滤布过滤阻力增加，滤池水位逐渐升高。通过液位计检测池内液位的变化，当该池内液位达到清洗（高液位）时，PLC控制开始反冲洗过程；滤盘在中心转辊的驱动下，以1~3转/分钟的速度旋转，同时反冲洗水泵启动，反冲洗水泵抽取滤后水然后通过位于滤盘顶部的高压伞状喷射系统对处于顶端位置的滤布进行自外向内的冲洗，从而将堆积的滤布内表面的脏物清除，然后通过排污管排出。反冲洗的次数和历时可调。反冲洗时，滤池可连续过滤。

四、性能特点：

1、处理效果好。滤布孔径为10微米，可截留粒径小于10微米的微小颗粒，从而保证了出水水质及出水稳定性。

2、反冲洗耗水量低。反冲洗耗水量为总进水量的1%~2%，远小于其他过滤设备过滤所需水量。

3、连续运行。24小时连续工作，不需停机反冲洗；反冲洗的同时仍可连续过滤。

4、装机功率低。运行费用低。运行费用小于0.005元/吨水。

5、水头损失小。一般为0.05~0.2m。

6、占地面积小。滤盘为垂直设计，很小的占地面积就具有很大的过滤面积。

7、设计和施工周期短。整体模块化，设计和施工方便快捷，扩建方便。

8、运行全自动化控制。过滤、反冲洗等全由PLC程序自动控制，并设有多重保护，日常不需专人操作管理。

2、WS9-Ⅱ全浸式转盘微过滤装置
