一、用途：

螺旋式砂水分离器用于污水处理厂沉砂池，将沉砂池排出的砂水混合液进行砂水分离。

二、结构及工作原理：

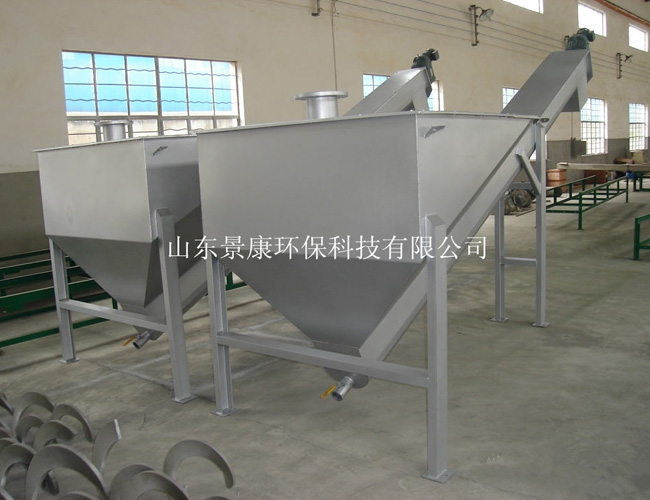

螺旋式砂水分离机由无轴螺旋、衬条、U形槽、水箱，导流板和驱动装置等组成。当砂水混合液从分离器的一端项部输入水箱，混合液中较大的如砂粒等将沉积于U形槽底部，在螺旋的推坳下，砂粒沿斜置的U形槽底提升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸置砂桶，而与砂分离后的水则从溢流口排出并送往厂内进水池。

三、特点：

1、砂水分离机的沉淀装置和输砂装置为封闭式一体化结构，并具有结构紧凑、重量轻、高工作可靠性、维修工作量少等特点。

2、砂水分离器分离效率可达96%～98%，可分离出粒径≥0.2nn的颗粒，回收率不低于98%；直径大于0.1mm的砂砾去除率不小于80%。

3、在正常情况下，砂水分离机与泵式沉砂器和储砂间的砂泵的性能相配。在必要的时候，也可以连续运行。

4、砂水分离机的壳体、支架、输砂器等　重要部件的材质采用不锈钢制作，U型槽内的输送螺旋形式为无轴螺旋，其结构设计为保证物料流通，无堵塞；无轴螺旋体具有足够的强度和钢度，保证在大的工作荷载下，不会产生影响使之变形或拉长。

5、无轴螺旋的支承轴承防水、防尘、耐磨、自动润滑。

6、砂水分离机的分离池采用不锈钢加工焊接而成，底部为半圆形，用于支撑螺旋输送器。进水口和溢流管安装在容器的上部，排水管安装在下部便于维修。所有管件和法兰盘采用不锈钢。

7、砂水分离机进出管品径设计能防止水中杂物的堵塞。

8、砂水分享机及输助件的配置适合连续工作和间歇工作的要求。

9、U型螺旋槽内装有足够数量的可换衬体，结构简单，使用寿命长，便于更换。

10、设备中没有高速运转零件，因此螺杆磨损低，几乎不粉墨登场维修。

四、安装及操作：

1、砂水分离器平衡安置在工作平台上，底脚必须和地面用膨胀螺栓固定后，无明显振动才能运行，同时应将接料斗与其它设备配合。

2、砂水分离器使用时首先必须给减速机加注机械油至油标1/２处（详见减速机说明书）。

3、接通电源，点动按钮，观察螺杆转动方向是否正确，螺杆转动方向始终朝着物料出口方向转进。

4、开动后工作人员必须注意物料有无坚硬杂物，一经发现输送机有异常情况，立即停机排除故障后再恢复运行。当砂水分离器牌工作状态时不得除去保护盖。

5、如果砂水分离器工作中有超过２４小时间歇，重新开始工作时必须有操作员在场观察。

五、维护及注意事项：

1、经过一段时间的运行，应观察槽内的尼龙内衬。如有磨损应更换。

2、定期检查减速机的润滑油是否达油面刻度线，当不足时应加注润滑油（具体操作请参照减速机说明书）

3、定期检查螺旋的磨损，在螺旋更换之前可以磨掉螺旋原始尺寸，zui大值的10%。

4、该设备必须定期进行保养维修，并对设备进行清理。

5、如设备发生故障，应立即停止运行并通知生产厂家进行维修。
