一、概述:

中心传动系列刮泥机用于污水处理厂圆形沉淀池，将沉降在池底上污泥刮集至积泥坑，以便污泥回流或浓缩脱水；并将池面浮渣向集渣斗，通过浮渣漏斗排出池外，以便进一步处理

二、结构及适用范围：

ZG型悬挂式中心传动刮泥机主要由工作桥、驱动装置、回转支承、刮板架、浓集栅条、稳流筒、撇渣板、刮泥板、水下轴承、电控系统等部件组成。该设备主要适用于小型辐流式沉淀池的机械排泥

三、工作原理：

中心传动刮泥机在动力装置的驱动下带动悬挂的刮板架旋转，通过刮泥板将沉淀于池底的污泥刮集到中心集泥坑，为提高污泥浓缩效果，刮臂带动搅拌栅条，刮臂旋转时，栅条的搅拌可加速活动污泥下沉，浓缩效果好、效率高。

四、特点：

结构简单、重量轻；由于采用箱形结构，比传统机构重量大大减轻。

维护简单方便，运行费用低。

新型的传动机械，减速机采用行星减速机，安装方便、结构简单紧凑、效率高。

电气元件均采用户外型，安全可靠，可随机控制或远程控制。

可按用户特定尺寸制造，与水接触的部件亦可用不锈钢制作。

五、技术参数：

六、结构图：

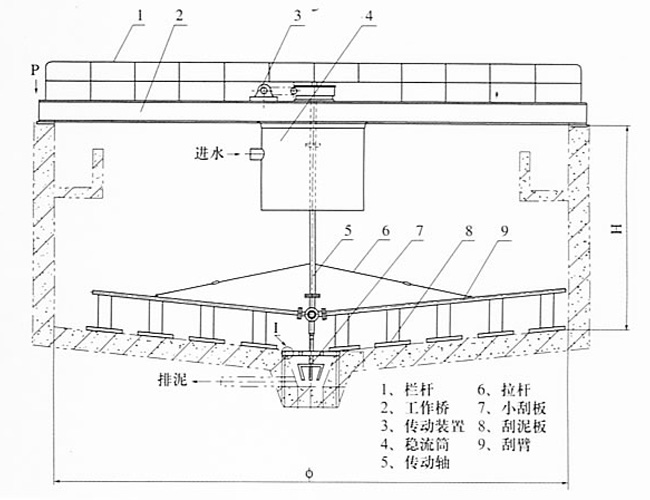

中心传动悬挂式刮泥机如图所示， 由工作桥、小刮板、稳流筒、刮泥桁架、溢流装置、中心支座、驱动机构、刮渣刮板、电控箱组成。刮臂在驱动机构带动下，绕池中心轴线旋转，安装在刮臂上的一组刮泥板在随刮臂旋转中，将沉降在池底的污泥刮向中心的集泥坑。同时，液面上的浮渣出浮渣刮板和周边挡渣堰形成的渐缩区域内集中，由浮渣刮耙扒到渣斗排出池外。
