一、产品概述：
LD-Ⅲ-BLX螺杆旋转式滗水器是循环式活性污泥法水处理工艺的关键设备。用于撇除序批池中经沉淀后的上清液。
滗水器由驱动机构、机架(小型滗水器时，如需要也可以两台滗水器合用)、升降机构、四连杆机构、浮筒及挡渣装置、出水堰及泻水管、出水主轴(含水下卡板轴承、出水旋转套)、电气控制系统等组成。
二、工作原理和过程：
在曝气和沉淀阶段，滗水器位于zui高水位之上(初始位置)。撇水阶段开始时，驱动机构带动升降机构的丝杠向下作直线运动，从而使铰链四连杆机构开始摆动，出水堰绕主轴中心进行转动，快速接近水面。这时浮筒首先流入水面由于浮力的作用又从水面浮起同时推开位于出水堰周围的浮渣，加之浮筒两侧的挡渣板的作用，形成了一个无浮渣的出水区域，浮筒漂浮于水面可自动调节与堰口之间的距离。当出水堰到达水面后，上清液从浮筒下面缓缓进入堰口，排水开始。同时到达水位的浮球发出信号，变频器便自动调速使下降速度转换到给定速度，水流平稳，呈层流状态进入堰口，出水量保持不变，不会扰动上清液。当出水堰到达所设定的zui低水位时，限位开关动作，滗水器自动快速返回初始位置。
全过程可由控制室远程控制(随机电柜带有无源接点)。也可由现场控制箱进行现场手动或自动操作。

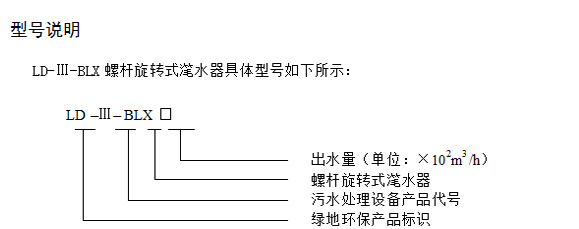

三、型号说明：
LD-Ⅲ-BLX螺杆旋转式滗水器具体型号如下所示：
标记示例：LD-Ⅲ-BLX08 表示绿地环保Ⅲ类螺杆旋转式滗水器出水量800 m3/h。
四、技术参数：
型 号
处理量 ( m³/h )
电机功率( kW )
排水时间（r/min）
堰长（ m ）
滗水深度（ mm ）
排水管径（ mm ）
LD-Ⅲ-BLX01
100
0.37
65
1
1800
150
LD -Ⅲ-BLX02
200
0.37
65
2
1800
220
LD -Ⅲ-BLX03
300
0.55
65
3
1800
250
LD -Ⅲ-BLX04
400
0.55
65
4
1800
300
LD -Ⅲ-BLX05
500
0.75
65
5
1800
350
LD -Ⅲ-BLX06
600
0.75
65
6
1800
400
LD -Ⅲ-BLX07
700
1.1
65
7
1800
420
LD -Ⅲ-BLX08
800
1.1
65
8
1800
450
LD -Ⅲ-BLX10
1000
1.5
65
10
1800
500
LD -Ⅲ-BLX12
1200
1.5
65
12
1800
600

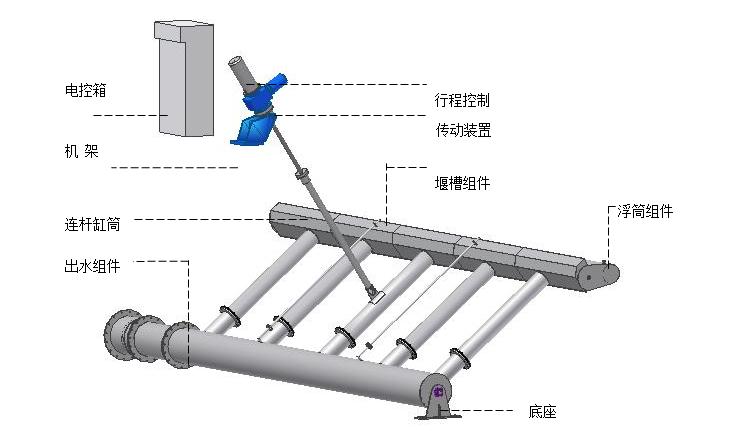

五、产品结构：
LD -III-BLX螺杆旋转式滗水器主要由传动装置、机架、连杆缸筒、堰槽组件、浮筒组件、出水组件、行程控制、电控箱、底座等部分组成。
LD -III-BLX螺杆旋转式滗水器由连杆缸筒把水下部分与执行机构连接起来，当需要排水时，控制系统给出信号，指令电机驱动螺杆旋转，螺母向下移动，通过连杆缸筒推动集水堰槽随水平管的转动而下降，完成定量滗水，排出的上清液由排水管排出；当滗水结束后，可由接近开关给出信号，电机反转，牵引集水堰槽上移，回到预置位置，等待完成下一个循环。
