一、概述：

景康NPO/NPA系列为成套臭氧发生器系统设备，系统集成了制备臭氧所需的配套单元，在出厂前经过了全部的测试，快速安装的标准配置和一体化结构，节省了的安装时间和占地空间，无论是用于科学研究实验、系统改造还是用于新建系统，可以被方便安装在各种水处理和系统中。

二、臭氧系统设备分为三个部分：

1.制氧机气源单元

本部分中包含有制氧机配套单元，包含了无油压缩机、风冷换热器、过滤器、氧气发生器、所有的管路、固定件、阀门连接，以及为保证设备安全运行所需的仪器仪表，一体化机柜基座。

2.配电系统控制单元

采用专门新研发的LCD控制屏用于系统控制的配电柜，实现对电气设备的控制、隔离和保护。主要包含有电源供电单元和制氧机系统控制和臭氧发生器所需的电气控制。

3.臭氧发生器单元

臭氧设备中采用了平板非玻璃电介质模块，该模块具有优异的抗冲击性，使整个设备更耐用，臭氧制备性能更优异，所制得的臭氧化气体中臭氧浓度可达5～10％（质量浓度）。在特殊运行条件下还可以制得臭氧浓度更高的臭氧化气体，但由于可能会导致臭氧产量不稳定，并不建议在此条件下连续运行。

三、工作原理和注意事项：

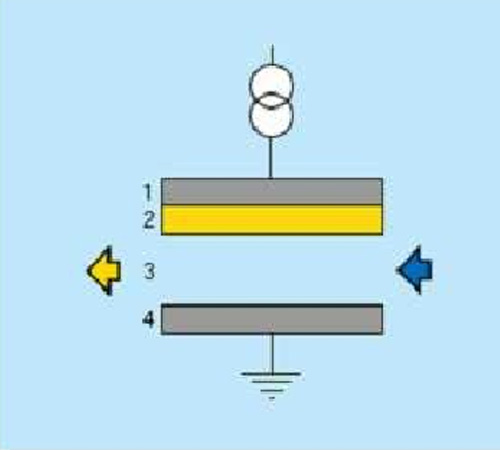

当含氧气的气体通过两个电ji间的放电间隙时，部分氧气分子（O2）会被转化为臭氧（O3）从而实现臭氧制备（见图1）。当高压电ji上带有变化的高电压时，电ji之间的放电间隙处会产生微放电，氧气分子被分解为自由态的氧原子O，部分自由态的氧原子与未分解的氧气分子重新结合生成臭氧（O3）即O＋O2＝O3，被称为“电晕放电”或“无声放电”。

1：高压电ji

2：电介质

3：放电间隙

4：接地电ji

注：产生的臭氧化气体中臭氧的浓度通常用质量分数来表示--即臭氧质量占总的臭氧化气体质量的百分比（％质量比）；或质量体积浓度来表示--即臭氧重量占总的臭氧化气体的体积mg/l（g/Nm3）。

事实施加在电ji上的电能只有一部分用于制备臭氧，制备过程中同时还会产生热量，需要通过冷却空气来有效冷却臭氧发生模块。臭氧制备过程受原料气的质量和冷却环境的温度影响比较显著，温度越低，臭氧制备效率越高。

四、应用领域：

臭氧用于适用于各种水处理和空间领域，如：

①饮用水的消毒、脱色、除味、除有害有机物；

②游泳池用水消毒、脱色、除味、除有害有机物；

③废水的化合物断链、去COD、除味消毒、脱色；

④水产养殖消毒、净化；

⑤空间的净化消毒、除味；

⑥化工业中的科学研究、氧化、硫化工艺。

五、设备技术参数：

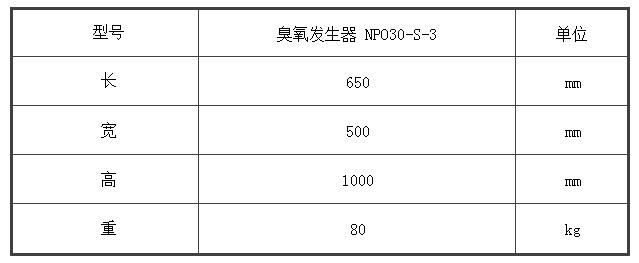

1、臭氧系统配套尺寸及重量

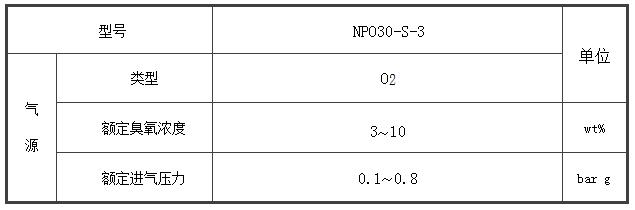

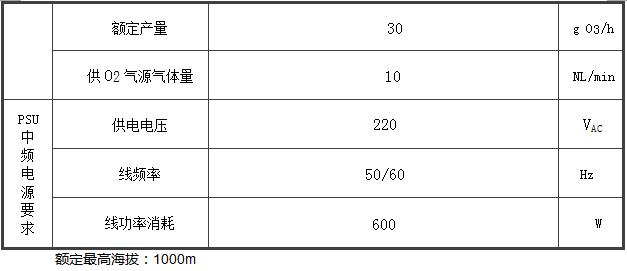

2、氧气源臭氧发生器的额定参数

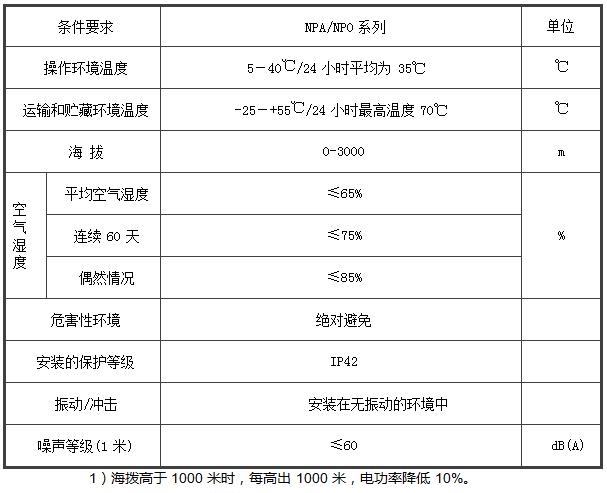

3、环境条件要求

六、臭氧设备设计结构介绍：

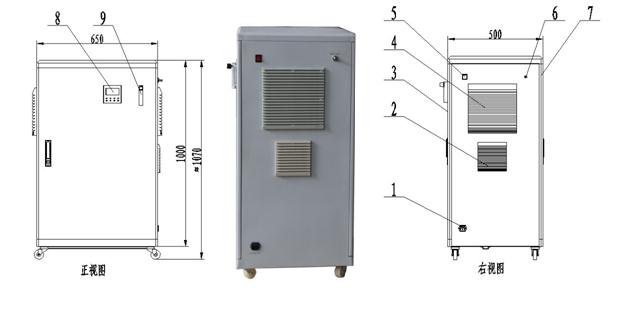

1、臭氧主机外部参考图

1.电源接口   2.风机罩   3.前门   4.风机罩   5.开关   6.臭氧出气口    7.后门   8.LCD控制器   9.流量计

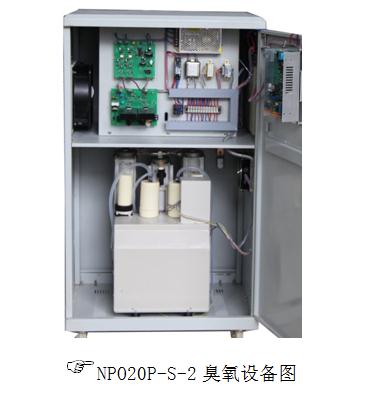

2、机箱内部参考图
